Jak nakreslit dvoudílný rukáv k saku

Jak nakreslit rukáv k saku

V předchozích článcích jsem se věnovala kreslení základního střihu saka i tomu, jak do konstrukce zakreslit fazónu. Pokud jste je ještě nečetli, můžete se k nim vrátit zde:

Dnes se zaměříme na konstrukci dvoudílného sakového rukávu.

Proč právě dvoudílný?

• Umožňuje užší a elegantnější tvar rukávu.
• Lépe kopíruje přirozený sklon paže – proto má charakteristický „banánový“ tvar.
• Je náročnější na kreslení i zpracování, ale výsledek stojí za to.

Typickým znakem je i řešení švů: překládají se do spodní části rukávu. Díky tomu při všití rukávu do průramku nenavazuje přední šev na boční šev, ale je posunutý zhruba o 3 cm dopředu.

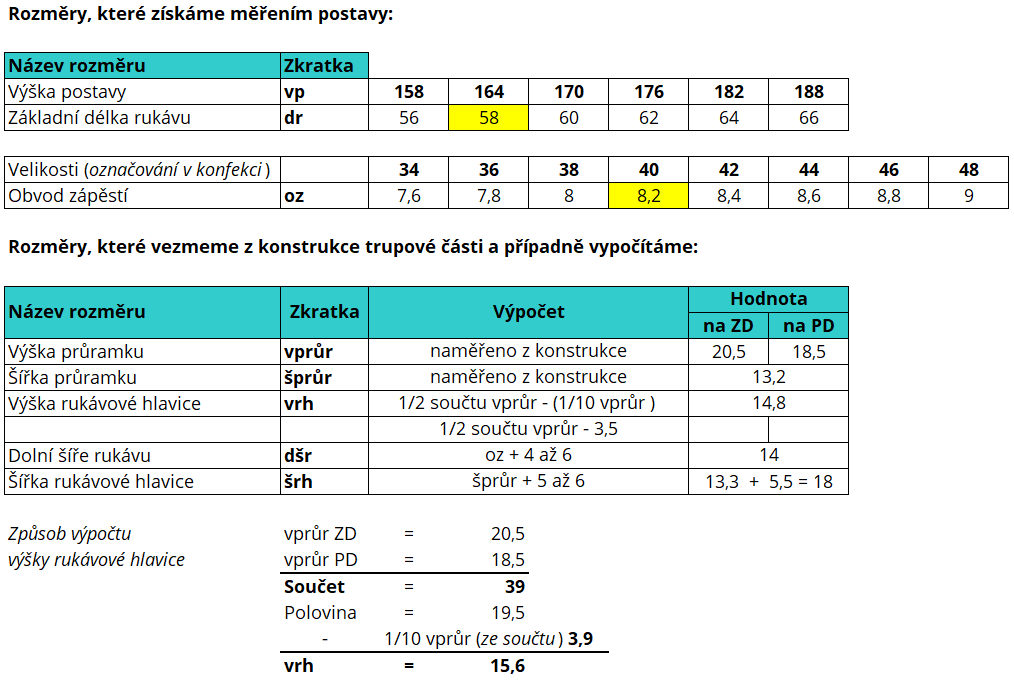

Abychom zvládli konstrukci dvoudílného rukávu bez zbytečných zádrhelů, je potřeba znát několik klíčových rozměrů:

• výšku rukávové hlavice (počítáme podle vzorce),
• délku rukávu (měříme na postavě nebo vezmeme z tabulky),
• šířku rukávu v dolním okraji (měření na postavě, podle oblíbeného oděvu nebo výpočtem),
• šířku průramku (zjišťujeme z konstrukce trupové části),
• výšku zadního a předního průramku (také z konstrukce trupové části).

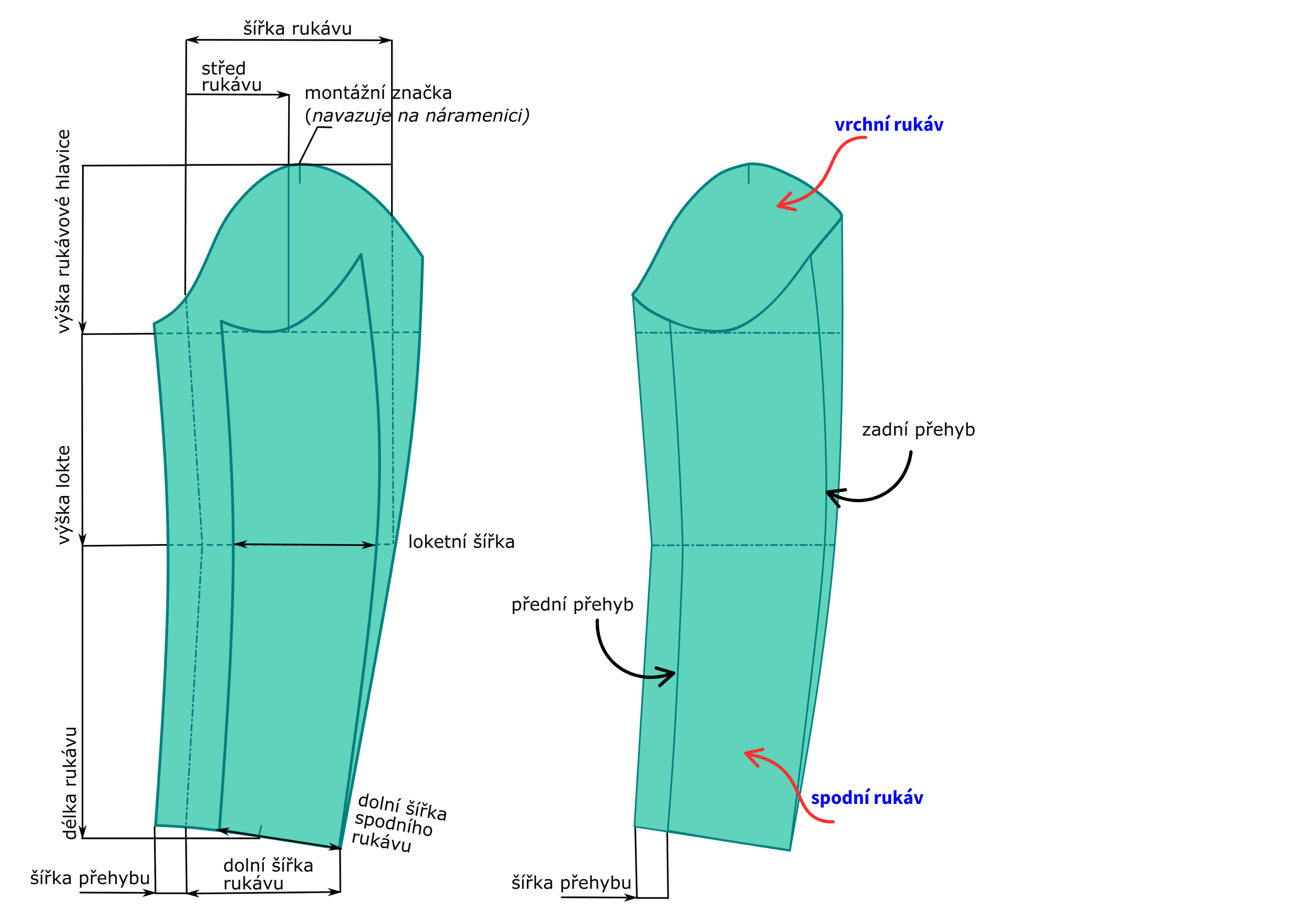

Obrázek 1: Názvosloví rukávu

Postup při hotovení střihu dvoudílného rukávu

Zhotovení konstrukční sítě.

• Nakreslíme si dvě na sebe kolmé přímky.
• Od průsečíku těchto dvou přímek směrem dolů naneseme ↓ VRH (výšku rukávové hlavice): 15,4 cm a v pokračování 1/2 dr+4 (1/2 délky rukávu + 4 cm): 34,5 cm a dr (délku rukávu s 1,5 až 2,5 cm prodloužením): 60,5.
• Z těchto bodů nakreslíme směrem vpravo kolmice. Vzniknou přímky, které se nazývají pažní, loketní a zápěstní.

• Od zápěstní přímky směrem nahoru naneseme ↑ 1 cm (lze až 3 cm)
• Od pažní směrem nahoru ↑ pomocný rozměr 1/4 vrh -1: 2,9  , který pomůže s vykreslením rukávové hlavice

Obrázek 4: Jak nanášet délkové rozměry

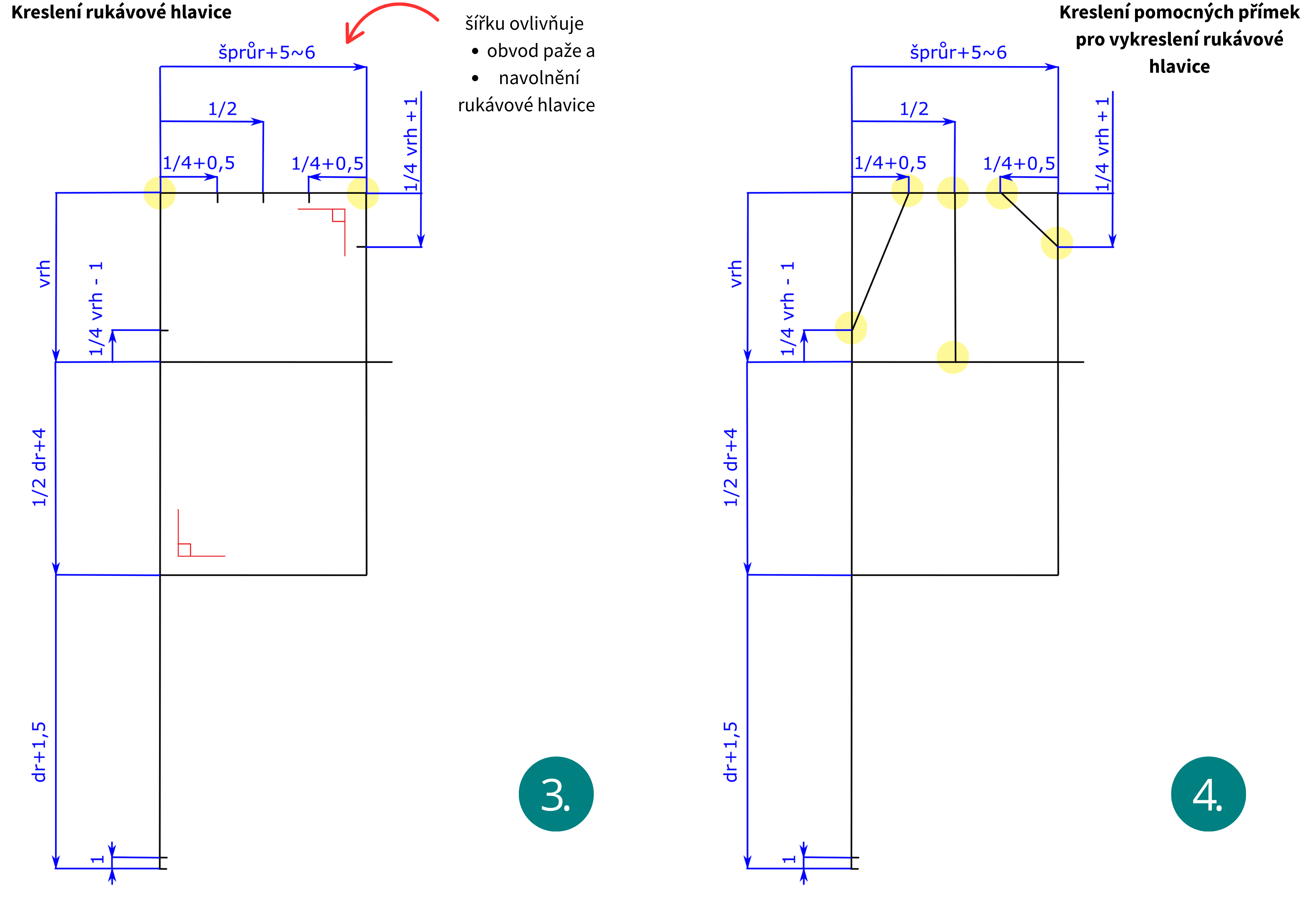

Kreslení rukávové hlavice

• Na ramenní přímce směrem vpravo → naneste šířku rukávové hlavice šrh: 18,5 cm a spusťte kolmici (zadní průramkovou přímku) k loketní přímce
• Naznačte na obou přímkách rozměry pro zakreslení pomocných přímek a přímky nakreslete.

Obrázek 5: Jak nanášet šířkové rozměry a kreslit pomocné přímky rukávové hlavice

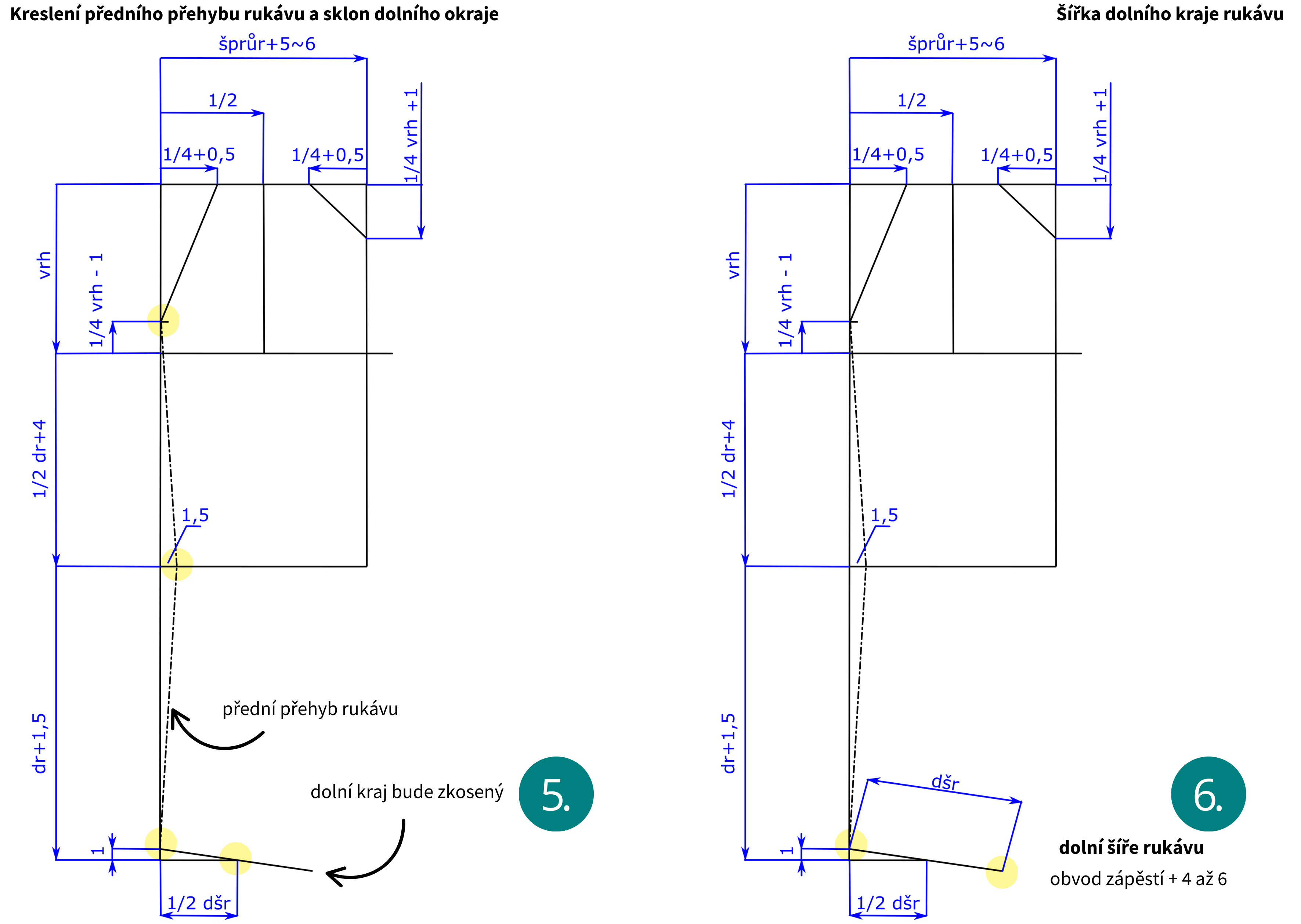

Přední přehyb rukávu

• Od průsečíku loketní a přední průramkové přímky naneste 1,5 cm směrem vpravo →
• Spojte s bodem, který rozděluje výšku rukávové hlavice (1/4 vrh - 1) a bodem (1 cm), který zkracuje délku v přední části rukávu.
• Pro přehlednost tuto čáru kreslete čerchovaně (podle druhu čáry na střihu pozná oděvář, kde na oděvu bude přehyb)

Úprava dolního okraje

• Na zápěstní přímce naneste směrem vpravo → 1/2 dšr: 7 cm
• Spojte s bodem (1 cm), který zkracuje délku v přední části rukávu a přímku protáhněte dál.
• Na této přímce doměřte dšr dolní šíři rukávu: 14 cm

Obrázek 6: Jak zakreslit přední přehybovou přímku a dolní šířku rukávu

Zadní přehyb rukávu

Přehybová přímká přední i zadní části rukávu naznačuje (ukazuje) tvar a směr rukávu, respektuje sklon paže

Přehybovou přímku zadního části rukávu nakreslete tak, že

• Od průsečíku loketní a zadní průramkové přímky směrem vlevo ←naneste 1,5 cm
• Spojte s bodem na zadní průramkové přímce, který rozděluje výšku rukávové hlavice (1/4 vrh + 1) a bodem na dolní přímce, který určuje dolní šířku rukávu (14 cm).
• Přímku zakreslete čerchovaně (podle druhu čáry na střihu pozná oděvář, kde na oděvu bude přehyb)

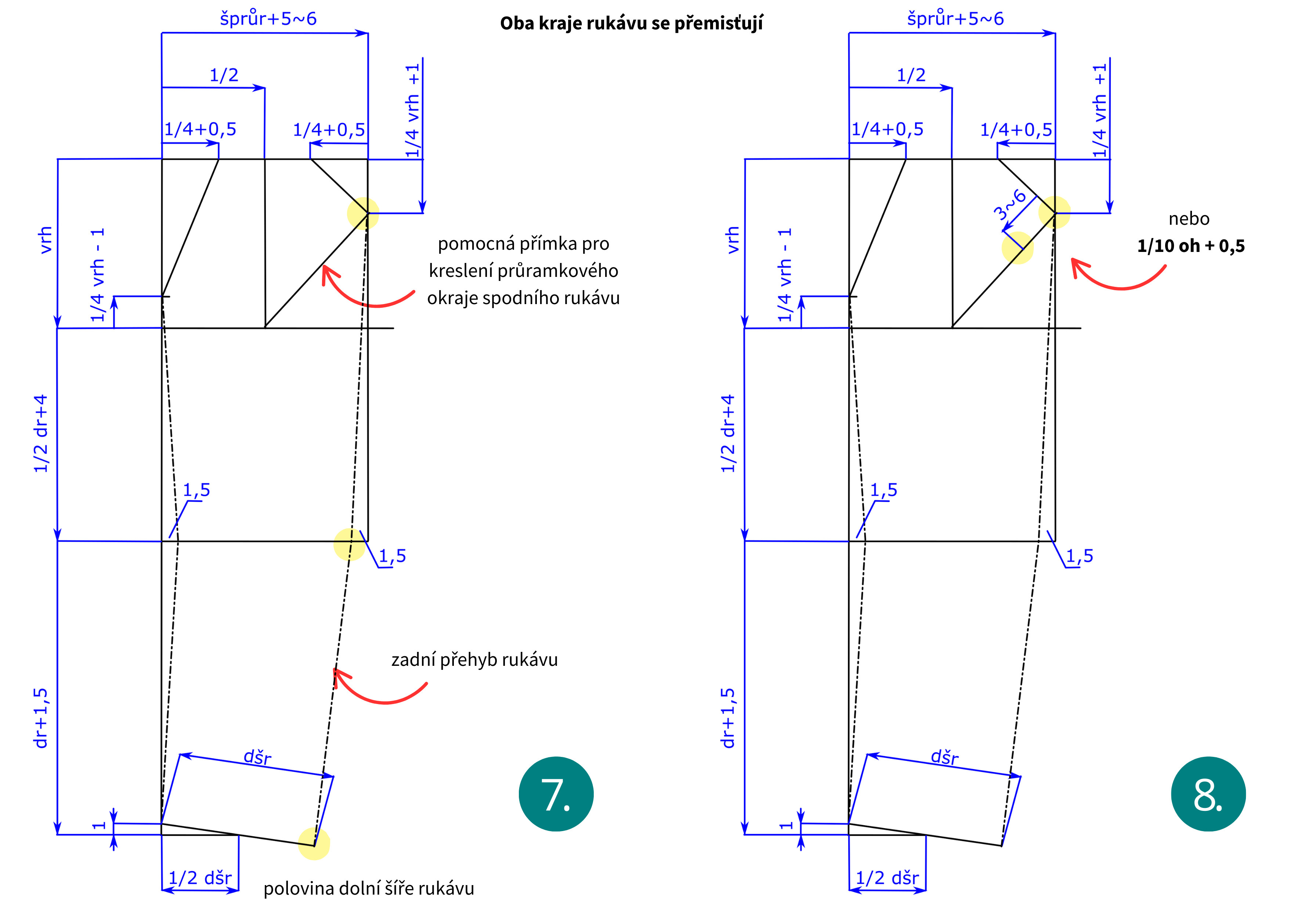

Přeložení švů na zadní části rukávu

Od zadní přehybové přímky se bude nanášet hodnota, která určuje šířku spodního rukávu. A zároveň znazorňuje místo, kde se bude šev překládat do spodního rukávu. Přeložení se kreslí podle toho, kde nejmín překáží a nebo naopak esteticky ladí.  Například, když je chcete navázat na princesové švy zadního dílu trupové části. Nebo potřebujete zajistit návaznost vzoru.

• Nakreslete pomocnou přímku pro vykreslení průramkového okraje spodního rukávu - viz obrázek
• Na přímce naneste rozměr 3 až 6 cm (podle toho jak vysoko anebo nízko chcete mít pozdější šev umístěný)
• A tento bod spojte se zadní přehybovou na loketní přímce

Obrázek 7: Jak zakreslit přední přehybovou přímku a dolní šířku rukávu

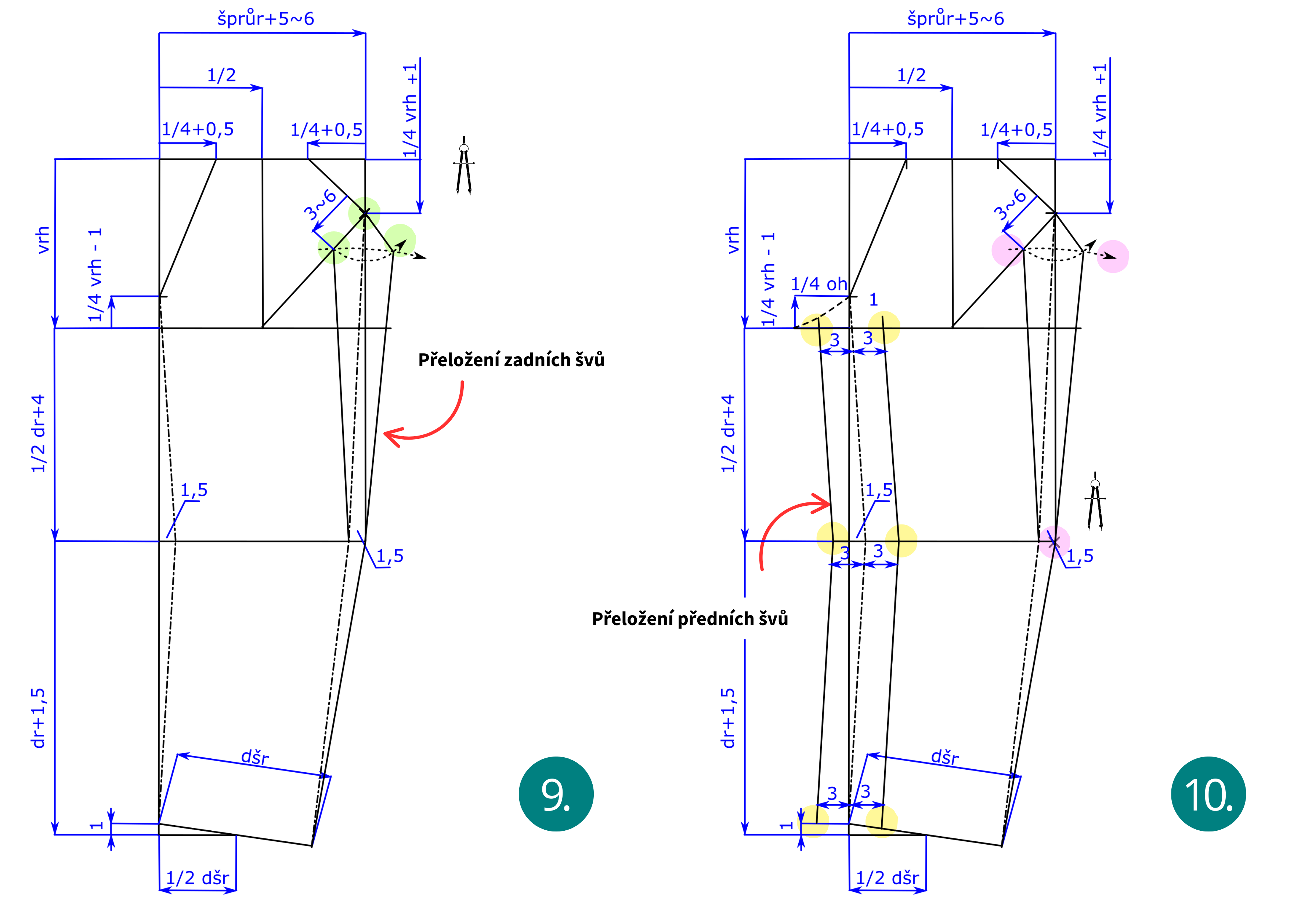

Přeložení švů v přední i zadní části rukávu

• Aby na sebe oba rukávy (vrchní a spodní) navazovaly ve švu, je potřeba zadní průramkový hrot spodního rukávu přenest směrem do vrchního rukávu - viz. obrázek
• Po přenesení spojte vzniklý bod přímkou s průsečíkem zadní průramkové a loketní. Nakreslili jste okraj zadní části vrchního rukávu
• Šířka rozšíření předního kraje je 3 cm. Tuto hodnotu nanesete na obě strany od přední přehybové ←→ a zakreslíte přední část vrchního i spodního rukávu.
• Zároveň jste dokončili konstrukční síť sakového rukávu a zbývy vykreslit tvar rukávu.

 Obrázek 8: Jak zakreslit přeložení švů

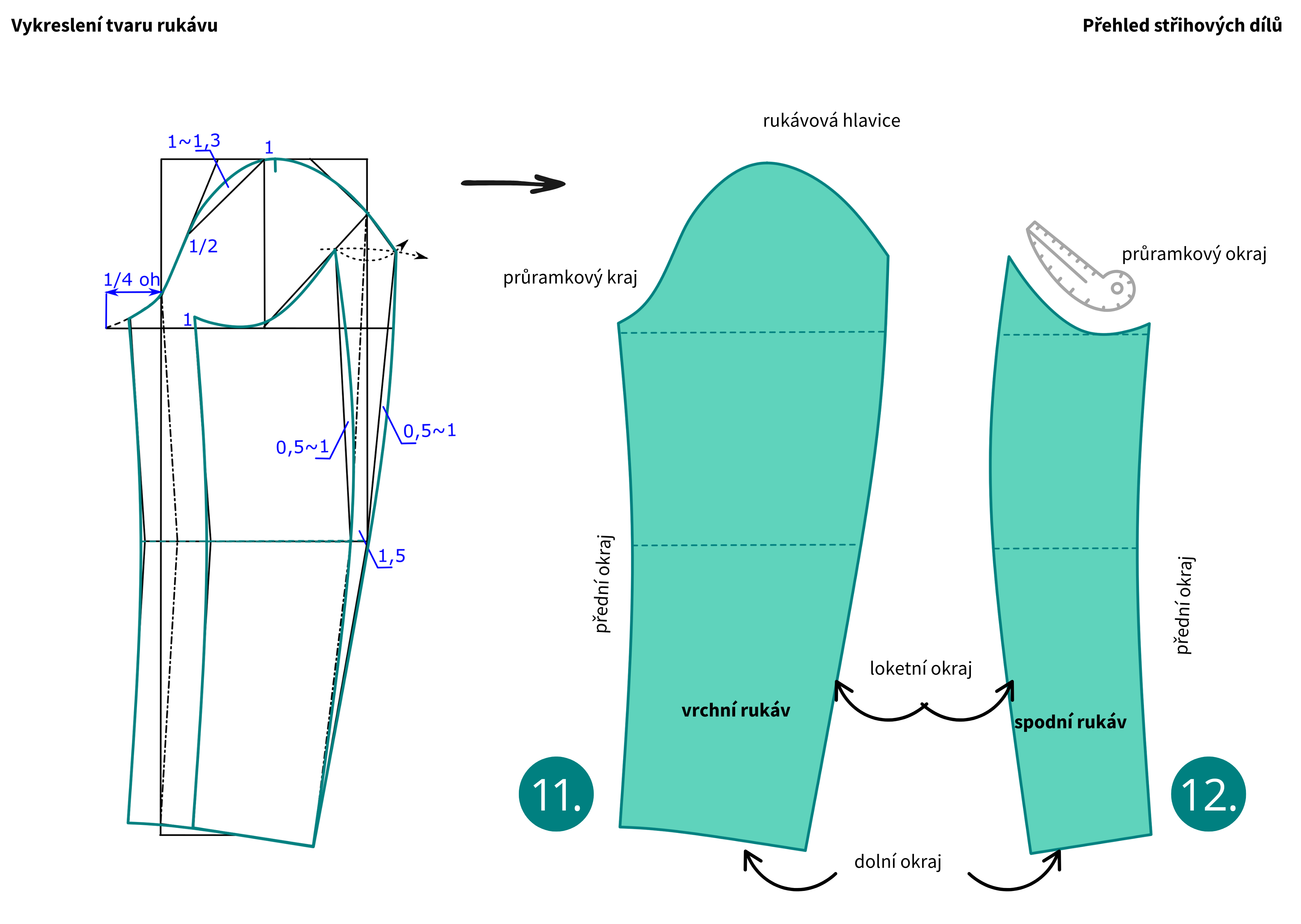

Vykreslení tvaru rukávu

• Začněte kreslením průramkového okraje spodního rukávu. Ten kopíruje tvar průramku trupové části a pokud si nejste jistí správným zakreslením, lze si ho přenést pomoci průsvitného papíru. Pak už pokračujete s pomoci křivítka.
• Délkové okraje zakreslujete taky s pomoci křivítka a přidáváte oblost křivek dle obrázku.

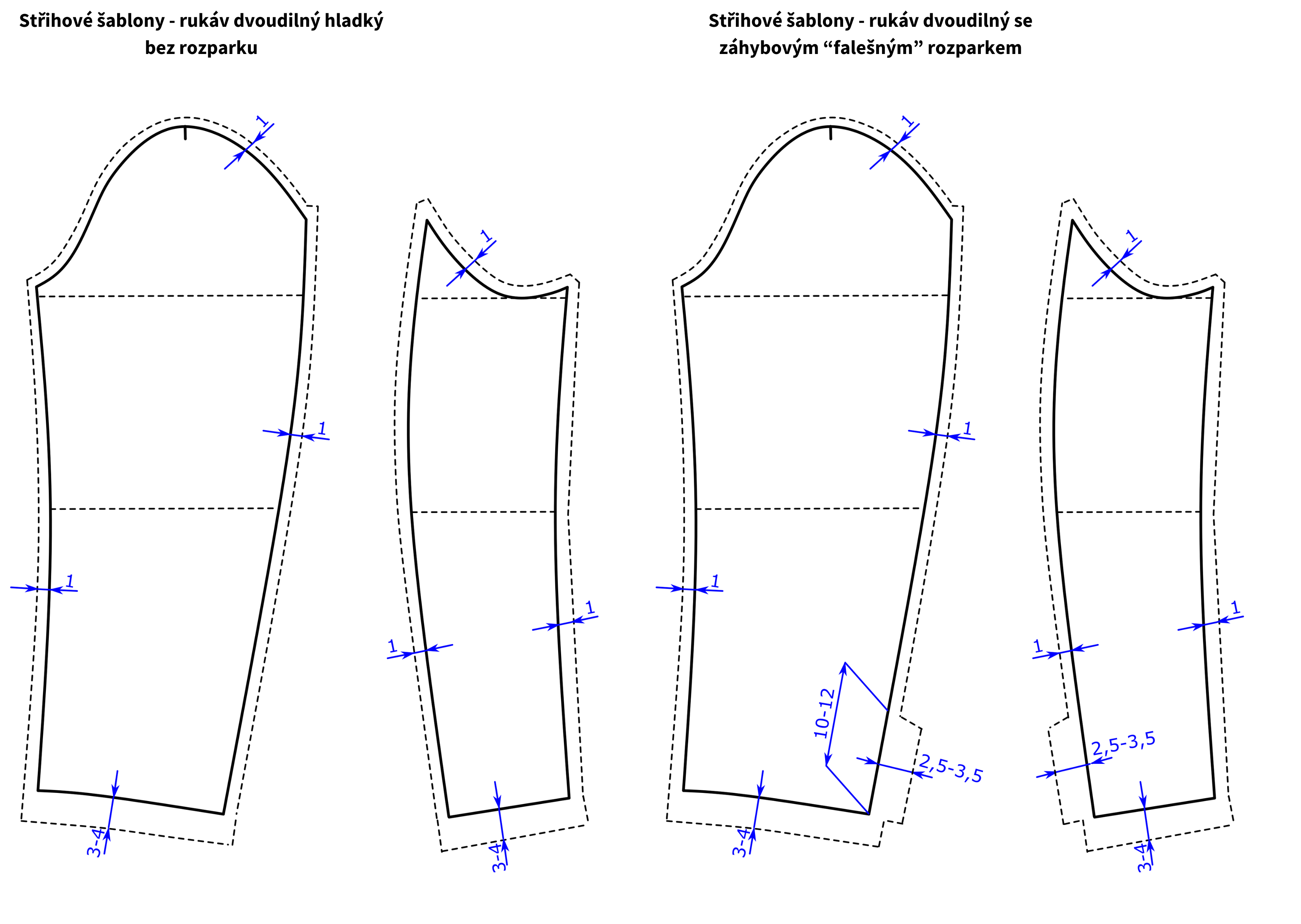

Příprava střihových šablon

Ke střihovým dílům se přikreslí švové a koncové záložky

Obrázek 9: Jak vykreslit tvar rukávu

  Obrázek 10: Jak připravit střihové šablony rukávu

Pracovní listy zdarma

Vím, že chcete mít návod po ruce a u jednotlivých článku nacházíte možnost stažení. A u tohoto článku okno pro stažení pracovního listu není.
Je to proto, že tento návod patří do série „Základní sako“ a je jejím třetím dílem.

Pokud jste si už stáhli list k základnímu střihu saka, nemusíte nic řešit – pracovní list k dvoudílnému rukávu vám dorazí automaticky s odstupem několika dní.

Ten odstup je záměrný. Díky němu si rozdělíte práci na zvládnutelné kroky, nezahltíte se a postupně si sestavíte ucelenou příručku k tvorbě vlastních střihů.

(Každý pracovní list navazuje na konkrétní konstrukci. Sbírejte je a vytvoří se vám kompletní série k vašemu střihovému studiu.)
